Hexágono Profundo Fraccional de 3/4 "


3/4 fraccional de hexágono profundo

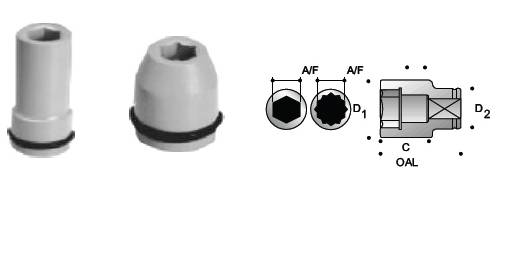

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F
pulgada
MODELO
Número
D1
pulgada
D2
pulgada
T
pulgada
C
pulgada
OAL
pulgada
Peso
libras
9/16
5/8
11/16
S-1209L
S-12010L
S-12011L
1.131
1.181
1.211
1.654
1.654
1.654
0.472
0.472
0.472
2.402
2.402
2.402
3.346
3.346
3.346
0.970
1.020
1.040
3/4
13/16
7/8
S-1212L
S-1213L
S-1214L
1.260
1.417
1.535
1.654
1.654
1.654
0.472
0.512
0.512
2.402
2.402
2.402
3.346
3.346
3.346
1.050
1.090
1.290
15/16
1
1.1/16
S-1215L
S-1216L
S-1217L
1.575
1.614
1.693
1.654
1.654
1.693
0.591
0.591
0.630
2.402
2.598
2.598
3.346
3.543
3.543
1.310
1.360
1.480
1.1/8
1.3/16
1.1/4
S-1218L
S-1219L
S-1220L
1.850
1.880
1.929
1.732
1.732
1.732
0.709
0.709
0.709
2.598
2.598
2.598
3.543
3.543
3.543
1.690
1.710
1.760
1.5/16
1.3/8
1.7/16
S-1221L
S-1222.L
S-1223L
2.047
2.126
2.156
1.732
2.126
2.126
0.787
0.787
0.787
2.598
2.598
2.598
3.543
3.543
3.543
1.910
2.280
2.300
1.1/2
1.9/16
1.5/8
S-1224L
S-1225L
S-1226L
2.244
2.402
2.441
2.126
2.126
2.126
0.906
0.906
0.984
2.598
2.598
2.598
3.543
3.543
3.543
2.470
2.700
2.730
1.11/16
1.3/4
1.13/16
S-1227L
S-1228L
S-1229L
2.480
2.638
2.456
2.126
2.126
2.126
0.984
0.984
1.102
2.598
2.992
2.992
3.543
3.937
3.937
2.760
3.440
3.410
1.7/8
2
S-1230L
S-1232L
2.456
2.731
2.126
2.441
1.102
1.181
2.992
2.992
3.937
3.937
3.410
4.180
