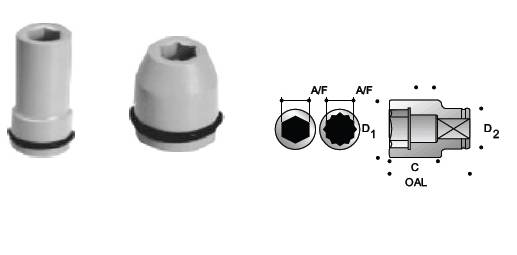

Bihexágono métrico de 3/4 "


3/4 bihexágono métrico
A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F
mm
MODELO
Número
D1
mm
D2
mm
T
mm
C
mm
OAL
mm
Peso
Kg.
17
19
21
12M17DH
12M19DH
12M21DH
32.0
33.0
36.0
44.0
44.0
44.0
12.0
12.0
13.0
20.0
20.0
23.0
45.0
45.0
48.0
0.370
0.370
0.380
22
23
24
12M22DH
12M23DH
12M24DH
37.0
41.0
41.0
44.0
44.0
44.0
13.0
13.0
16.0
23.0
23.0
23.0
48.0
48.0
48.0
0.380
0.390
0.400
26
27
28
12M26DH
12M27DH
12M28DH
41.0
43.0
45.0
44.0
44.0
44.0
16.0
16.0
18.0
23.0
23.0
23.0
48.0
48.0
48.0
0.400
0.400
0.410
30
32
33
12M30DH
12M32DH
12M33DH
47.0
50.0
50.0
44.0
44.0
44.0
18.0
19.0
19.0
27.0
27.0
30.0
52.0
52.0
55.0
0.425
0.460
0.480
34
36
38
12M34DH
12M36DH
12M38DH
52.0
54.0
57.0
44.0
44.0
44.0
20.0
20.0
20.0
30.0
31.0
34.0
55.0
56.0
59.0
0.500
0.575
0.600
41
42
43
12M41DH
12M42DH
12M43DH
61.0
64.0
64.0
44.0
44.0
44.0
22.0
22.0
22.0
34.0
34.0
39.0
59.0
59.0
64.0
0.625
0.625
0.625
46
50
12M46DH
12M50DH
67.0
73.0
54.0
54.0
23.0
25.0
39.0
42.0
64.0
67.0
0.825
1.300
55
60
12M55DH
12M60DH
78.0
84.0
54.0
54.0
28.0
30.0
46.0
50.0
71.0
75.0
1.850
2.050
