Fraccional Profundo # 5 Spline


Fraccional Profundo # 5 Spline

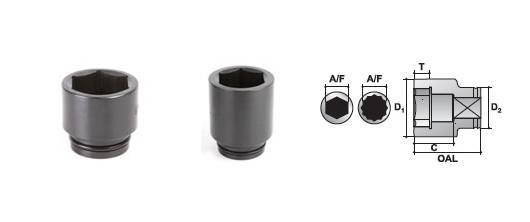

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F
pulgada
MODELO
Número
D1
pulgada
D2
pulgada
T
pulgada
C
pulgada
OAL
pulgada
3/4
13/16
7/8
S-9512L
S-9513L
S-9514L
1.889
1.889
1.889
2.362
2.362
2.362
0.551
0.551
0.551
4.527
4.527
4.527
6.299
6.299
6.299
15/16
1
1.1/16
S-95 15L
S-95 16L
S-95 17L
1.968
1.968
2.047
2.362
2.362
2.362
0.629
0.629
0.629
4.527
4.527
4.527
6.299
6.299
6.299
1.1/8
1.3/16
1.1/4
S-95 18L
S-95 19L
S-95 20L
2.047
2.125
2.362
2.362
2.362
2.362
0.629
0.826
0.826
4.527
4.527
4.527
6.299
6.299
6.299
1.5/16
1.3/8
1.7/16
S-95 21L
S-95 22L
S-95 23L
2.362
2.362
2.480
2.362
2.362
2.362
0.826
0.826
0.984
4.527
4.527
4.527
6.299
6.299
6.299
1.1/2
1.9/16
1.5/8
S-95 24L
S-95 25L
S-95 26L
2.480
2.637
2.637
2.362
2.362
2.362
0.984
0.984
1.102
4.527
4.527
4.527
6.299
6.299
6.299
1.11/16
1.3/4
1.13/16
S-95 27L
S-95 28L
S-95 29L
2.637
2.874
2.874
2.362
2.362
2.362
1.102
1.102
1.102
4.527
4.527
4.527
6.299
6.299
6.299
1.7/8
1.15/16
2
S-95 30L
S-95 31L
S-95 32L
2.874
2.874
3.228
2.362
2.362
2.362
1.102
1.102
1.102
4.527
4.527
4.527
6.299
6.299
6.299
2.1/16
2.1/8
2.3/16
S-95 33L
S-95 34L
S-95 35L
3.288
3.288
3.288
2.362
2.362
2.362
1.102
1.102
1.181
4.527
4.527
4.527
6.299
6.299
6.299
2.1/4
2.5/16
2.3/8
S-95 36L
S-95 37L
S-95 38L
3.464
3.464
3.464
3.385
3.385
3.385
1.181
1.181
1.259
4.527
4.527
4.527
6.299
6.299
6.299
2.7/16
2.1/2
2.9/16
S-95 39L
S-95 40L
S-95 41L
3.464
3.937
3.937
3.385
3.385
3.385
1.259
1.259
1.496
4.527
4.527
4.527
6.299
6.299
6.299
2.5/8
2.11/16
S-95 42L
S-95 43L
3.937
3.937
3.385
3.385
1.496
1.496
4.527
4.527
6.299
6.299
