Spline fraccional n. ° 5


Métrica Profunda # 5 Spline

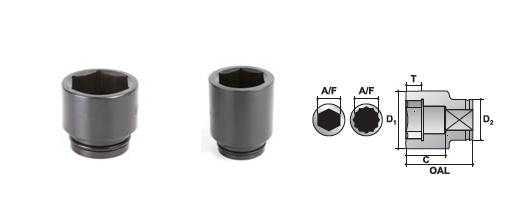

A / F : tamaño normal en planos
D1 : Diámetro exterior máximo. extremo del enchufe
D2 : extremo de accionamiento cuadrado de diámetro exterior máximo
OAL : Longitud total nominal
T : profundidad mínima de la forma del encaje
C : profundidad de holgura del perno
A / F
pulgada
MODELO
Número
D1
pulgada
D2
pulgada
T
pulgada
C
pulgada
OAL
pulgada
3/4
13/16
7/8
S-95 12
S-95 13
S-95 14
2.200
2.200
2.200
0.911
0.979
1.051
0.629
0.629
0.629
1.375
1.375
1.375
2.672
2.672
2.672
15/16
1
1.1/16
S-95 15
S-95 16
S-95 17
2.200
2.200
2.200
1.123
1.196
1.268
0.629
0.707
0.707
1.375
1.454
1.454
2.672
2.750
2.750
1.1/8
1.3/16
1.1/4
S-95 18
S-95 19
S-95 20
2.200
2.200
2.200
1.340
1.413
1.485
0.786
0.864
0.864
1.532
1.611
1.611
2.289
2.908
2.908
1.5/16
1.3/8
1.7/16
S-95 21
S-95 22
S-95 23
2.200
2.200
2.200
1.557
1.625
1.697
0.864
0.982
0.982
1.611
1.729
1.729
2.908
3.026
3.026
1.1/2
1.9/16
1.5/8
S-95 24
S-95 25
S-95 26
2.200
2.200
2.200
1.770
1.842
1.914
0.982
0.982
1.100
1.729
1.729
1.847
3.026
3.026
3.143
1.11/16
1.3/4
1.13/16
S-95 27
S-95 28
S-95 29
2.200
2.200
2.200
1.986
2.059
2.131
1.100
1.100
1.100
1.847
1.925
1.925
3.143
3.222
3.222
1.7/8
1.15/16
2
S-95 30
S-95 31
S-95 32
2.200
2.200
2.200
2.199
2.276
2.352
1.100
1.100
1.179
1.925
2.004
2.083
3.222
3.301
3.379
2.1/16
2.1/8
2.3/16
S-95 33
S-95 34
S-95 35
2.200
2.200
2.200
2.420
2.506
2.560
1.179
1.179
1.336
2.083
2.083
2.318
3.379
3.379
3.615
2.1/4
2.5/16
2.3/8
S-95 36
S-95 37
S-95 38
3.379
3.379
3.379
2.633
2.705
2.777
1.336
1.336
1.415
2.318
2.318
2.397
3.615
3.615
3.694
2.7/16
2.1/2
2.9/16
S-95 39
S-95 40
S-95 41
3.379
3.379
3.379
2.850
2.922
2.994
1.415
1.493
1.493
2.397
2.475
2.475
3.694
3.772
3.772
2.5/8
2.11/16
2.3/4
S-95 42
S-95 43
S-95 44
3.379
3.379
3.379
3.066
3.134
3.211
1.493
1.572
1.572
2.475
2.554
2.554
3.772
3.851
3.851
2.13/16
2.7/8
2.15/16
S-95 45
S-95 46
S-95 47
3.379
3.379
3.379
3.279
3.356
3.423
1.572
1.572
1.650
2.554
2.663
2.711
3.851
3.929
4.008
3
3.1/16
3.1/8
S-95 48
S-95 49
S-95 50
3.379
3.379
3.379
3.496
3.572
3.640
1.650
1.650
1.650
2.711
2.711
2.711
4.008
4.008
4.008
3.1/4
3.5/16
3.3/8
S-95 52
S-95 53
S-95 54
3.379
4.912
5.039
3.785
3.862
3.385
1.729
1.807
1.850
2.947
3.026
3.149
4.244
4.322
4.921
3.1/2
3.5/8
3.3/4
S-95 56
S-95 58
S-95 60
5.118
5.275
5.354
3.385
3.385
3.385
1.850
1.968
2.125
3.149
3.149
3.149
4.921
4.921
4.921
3.7/8
4
S-95 62
S-95 64
5.433
5.511
3.385
3.385
2.125
2.125
3.149
3.149
4.921
4.921
