Ejes flexibles (serie BFS)

Ejes flexibles (serie BFS)



Se utiliza para limpiar el tubo al transmitir potencia en términos de rotación desde la unidad del motor al cortador del cabezal de la herramienta o al cepillo dentro del tubo.

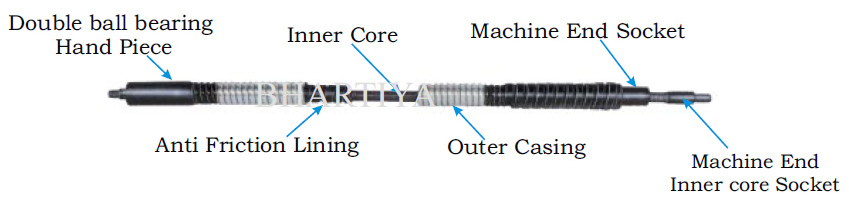

NÚCLEO INTERIOR: es un cable flexible con múltiples capas opuestas de la herida. Está hecho de acero de resorte de alta resistencia a la tracción o acero inoxidable (según los requisitos) y se pasa por procesos de tratamiento térmico para que esté absolutamente libre de vibraciones.

Carcasa externa: es flexible, con doble enclavamiento, circular redondeada, hecha de una tira de acero galvanizado. Se proporciona un revestimiento especial de acero con resorte dentro de la carcasa externa para evitar cualquier fricción entre el núcleo interno y la carcasa externa.

Conexión: Un extremo del eje con el zócalo del extremo de la máquina está conectado al motor adecuado y el otro extremo está conectado al extremo de la herramienta.

Para ejes flexibles nacionales o indios, los tamaños son los siguientes:
1. Modelo: BFS-105 :: Núcleo interno: carcasa externa de 12.5 mm: 26.5 mm
2. Modelo BFS-106 :: Núcleo interno: carcasa externa de 15 mm: 33 mm
3. Modelo: BFS-107: Núcleo interno: carcasa exterior de 18,5 mm: 35,5 mm

DIA PRINCIPAL INTERIOR
MM (PULGADAS)
11.0 MM
(7/16 ")
Media pulgada
13MM
Los 15MM
(5/8 ")
19.0 MM
(3/4 ")
CUBIERTA EXTERIOR
MM (PULGADAS)
22.0 MM
(7/8 ")
24.0 MM
(15/16 "
29.0 MM
(1.14 ")
33.0 MM
(1.3 ")
LONGITUD
Mtrs.
Pies
No Señor.
N º DE MODELO.
N º DE MODELO.
N º DE MODELO.
N º DE MODELO.
6.0
20.0
1
BFS-104-20
BFS-105-20
BFS-106-20
BFS-107-20
7.5
25.0
2
BFS-104-25
BFS-105-25
BFS-106-25
BFS-107-25
8.0
27.0
3
BFS-104-27
BFS-105-27
BFS-106-27
BFS-107-27
9.0
30.0
4
BFS-104-30
BFS-105-30
BFS-106-30
BFS-107-30
10.0
33.0
5
BFS-104-33
BFS-105-33
BFS-106-33
BFS-107-33
12.0
40.0
6
BFS-104-40
BFS-105-40
BFS-106-40
BFS-107-40
15.0
50.0
7
BFS-104-50
BFS-105-50
BFS-106-50
BFS-107-50
18.0
60.0
8
BFS-104-60
BFS-105-60
BFS-106-60
BFS-107-60
20.0
65.0
9
BFS-104-65
BFS-105-65
BFS-106-65
BFS-107-65
25.0
82.5
10
BFS-104-82
BFS-105-82
BFS-106-82
BFS-107-82
30.0
100,0
11
BFS-104-100
BFS-105-100
BFS-106-100
BFS-107-100
Núcleo interno de repuesto por metro
BIC-104
BIC-105
BIC-106
BIC-107
Carcasa externa de repuesto por metro
BOC-104
BOC-105
BOC-106
BOC-107
Pieza de mano de repuesto
BHP-104
BHP-105
BHP-106
BHP-107

Nota :
La tolerancia para los núcleos internos son ± 0.5 mm
Tolerancia para la carcasa exterior son ± 1 mm
